Diode de protection ESD CAN BUS PESD1CAN

Fabricant: Protek

Référence: PESD1CAN

- IEC 61000-4-2 (ESD) : Air - 15kV, Contact - 8kV
- IEC 61000-4-4 (EFT) : 40A - 5/50ns
- IEC 61000-4-5 (Surge) : 24A, 8/20µs - Niveau 2 (ligne-terre) et niveau 3 (ligne-ligne)
- Puissance d'impulsion de crête de 200 watts par ligne (tp=8/20µs)
- Remplacement pour MLV (0805)
- Configuration bidirectionnelle
- Faible tension de serrage
- Protection de ligne asymétrique : broche 1 à broche 2 - 15 V, broche 2 à 1 -24 V
Diode réseau TVS à très faible capacité GBLC & GBLCXXC SERIES

Fabricant: Protek

Référence: GBLC & GBLCXXC

- IEC 61000-4-2 (ESD) : Air ±15 kV, contact ±8 kV (niveau 4)
- Dépasse le niveau 4 : l'appareil gère un contact de 20 kV et une décharge d'air de 25 kV
- IEC 61000-4-4 (EFT) : 40 A - 5/ 50ns
- ISO 10605 (ESD) : 330pF/2kOhm, ±20kV Contact
- 350 Watts Peak Pulse Power par ligne (tp=8/20µs)
- Remplacement pour MLV (0805)
- Unidirectionnel & Configurations bidirectionnelles
- Protection ESD > 25 kilovolts
- Tension de serrage faible
- Disponible en plusieurs types de tension allant de 3 V à 24 V
- Capacité faible : 3 pF
Diode réseau PESD05BLC

Fabricant: Protek

Référence: PESD05BLC

- IEC 61000-4-2 (ESD) : Air - 8kV, Contact - 8kV
- IEC 61000-4-4 (EFT) : 40A - 5/50ns
- Puissance d'impulsion de crête de 40 watts par ligne (tp=8/20µs)
- Configuration bidirectionnelle
- Protège 1 ligne de données
- Faible tension de serrage
- Placement facile pour la fabrication
- Remplacement pour MLV (0402)
- Temps de réponse rapide : < 1 ns
- Capacité faible : 0,42 pF

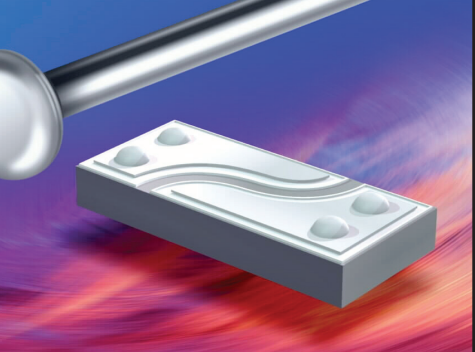

Diode réseau TVS à puce P0402FCXXC

Fabricant: Protek

Référence: P0402FCXXC

• IEC 61000-4-2 (ESD) : Air - 15kV, Contact - 8kV
• IEC 61000-4-4 (EFT) : 40A - 5/50ns
• Protection ESD > 25 kilovolts
• Disponible dans des tensions allant de 3,3V à 36V
• Puissance d'impulsion de crête de 250 watts par ligne (tp = 8/20µs)
• Configuration bidirectionnelle

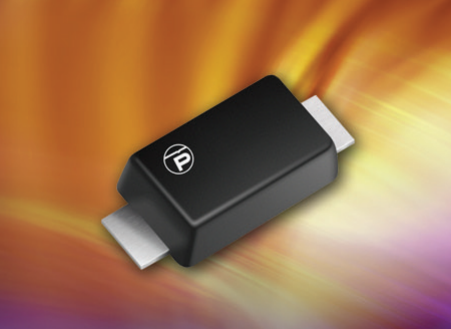

Diode réseau TVS à très faible capacité GBLCSCXX & GBLCSCXXC SERIES

Fabricant: Protek

Référence: GBLCSCXX & GBLCSCXXC

- IEC 61000-4-2 (ESD) : Air ±15 kV, contact ±8 kV
- IEC 61000-4-4 (EFT) : 40 A - 5/ 50ns
- Puissance d'impulsion de crête de 200 watts par ligne (tp=8/20µs)
- Remplacement pour MLV (0803)
- Unidirectionnel & Configurations bidirectionnelles
- Tension de serrage faible
- Capacité faible : 1.5 pF
Diode réseau TVS à très faible capacité GBLCXXCDN

Fabricant: Protek

Référence: GBLCXXCDN

- IEC 61000-4-2 (ESD) : Air ±15 kV, contact -±8 kV
(dépasse le niveau 4 : gère le contact 20 kV et la décharge dans l'air 25 kV)
- IEC 61000-4-4 (EFT) : 40 A - 5/50 ns
- ISO 10605 (ESD) : 330pF/2kOhm, contact ±20kV
- Puissance d'impulsion de crête de 350 watts par ligne (tp=8/20µs)
- Remplacement pour MLV (0805)
- Configuration bidirectionnelle
- Protection ESD > 25 kV
- Faible tension de serrage
- Disponible de 5 V à 24 V
- Capacité ultra faible : 3 pF

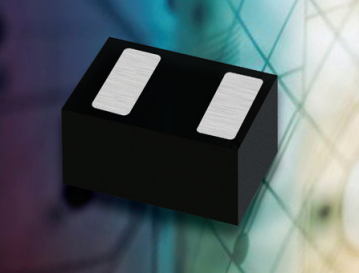

Diode réseau TVS à très faible capacité GBLCXXCIDFN séries

Fabricant: Protek

Référence: GBLCxxCIDFN

- IEC 61000-4-2 (ESD) : Air -15 kV, contact -8 kV
- IEC 61000-4-4 (EFT) : 40 A - 5/ 50ns
• Puissance d'impulsion de crête de 250 watts par ligne (tp=8/20µs)
• Remplacement pour MLV (0805)
• Configuration bidirectionnelle
• Protège un port d'alimentation ou d'E/S
• Protection ESD > 25 kilovolts
• Disponible en plusieurs tensions
• Faible tension de serrage
• Capacité ultra faible : 0,6 pF

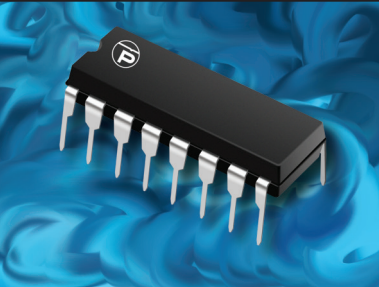

Diode réseau TVS à très faible capacité LCA

Fabricant: Protek

Référence: LCA

- IEC 61000-4-2 (ESD) : Air - 15kV, Contact - 8kV
- IEC 61000-4-4 (EFT) : 40A - 5/50ns
- IEC 61000-4-5 (Surge) : 24A, 8/20µs Niveau 2 (ligne-terre) et niveau 3 (ligne-ligne)
- Puissance d'impulsion de crête de 800 watts par ligne (tp=8/20µs)
- Configuration bidirectionnelle
- Protection ESD > 25 kilovolts
- Disponible en plusieurs tensions
- Protège jusqu'à 6 lignes
- Faible capacité : 15 pF

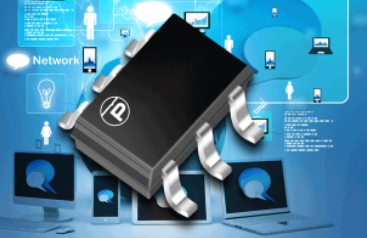

Diode réseau TVS à très faible capacité SRV2.8-4

Fabricant: Protek

Référence: SRV2.8-4

• IEC 61000-4-2 (ESD) : Air - 15kV, Contact - 8kV
• IEC 61000-4-4 (EFT) : 40A - 5/50ns
• IEC 61000-4-5 (Surge) : 24A, 8/20µs - Niveau 2 (Ligne-Terre) et Niveau 3 (Ligne-Ligne)
• Puissance d'impulsion de crête de 600 watts par ligne (tp=8/20µs)
• Protection ESD > 25 kilovolts
• Basse tension de serrage
• Protège 4 lignes
• Capacité ultra faible : 3.5pF
Diode réseau TVS faible capacité multilignes PLCDA

Fabricant: Protek

Référence: PLCDA

- IEC 61000-4-2 (ESD) : Air - 15kV, Contact - 8kV
- IEC 61000-4-4 (EFT) : 40A - 5/50ns
- IEC 61000-4-5 (Surge) : 24A, 8/20µs - Niveau 2 (ligne-terre) et niveau 3 (ligne-ligne)
- Puissance d'impulsion de crête de 500 watts par ligne (tp = 8/20 µs)
- Configuration bidirectionnelle
- Disponible en plusieurs types de tension allant de 3 V à 24 V
- Protège deux (2 ) Lignes
- Capacité ultra faible : 5 pF

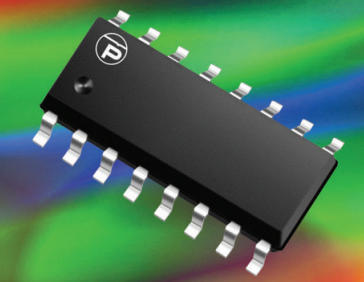

Diode réseau TVS faible capacité multilignes SM16LC & SM16LCXXC

Fabricant: Protek

Référence: SM16LC & SM16LCXXC

- IEC 61000-4-2 (ESD) : Air - 15kV, Contact - 8kV
- IEC 61000-4-4 (EFT) : 40A - 5/50ns
- IEC 61000-4-5 (Surge) : 12A, 8/20µs Niveau 1 (ligne-terre) et niveau 2 (ligne-ligne)
- Puissance d'impulsion de crête de 500 watts par ligne (tp=8/20µs)
- Configurations unidirectionnelles et bidirectionnelles
- Protection ESD > 25 kilovolts
- Disponible en plusieurs types de tension : 3,3 V à 36 V
- Protège jusqu'à huit (8) lignes
- Faible capacité : 15 pF

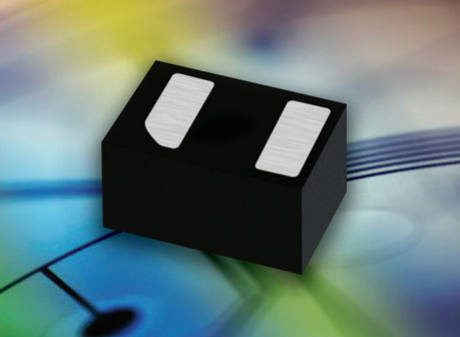

Diode réseau TVS faible capacité PLR0521

Fabricant: Protek

Référence: PLR0521

- IEC 61000-4-2 (ESD) : air - 15 kV, contact - 8 kV
- IEC 61000-4-4 (EFT)
- IEC 61000-4-5 (surtension)
- 80 watts de puissance d'impulsion de crête par ligne ( tp = 8/20µs)
- Protection ESD
- Faible tension de serrage
- Protège une ligne bidirectionnelle
- Capacité ultra faible : 0,4 pF
Diode réseau TVS faible capacité PSD & PSDXXC

Fabricant: Protek

Référence: PSD & PSDXXC

- IEC 61000-4-2 (ESD) : Air - 15kV, Contact - 8kV
- IEC 61000-4-4 (EFT) : 40A - 5/50ns
- IEC 61000-4-5 (Surge) : 24A, 8/20µs - Niveau 2(Ligne-Terre) & Niveau 3(Ligne-Ligne)
- Unidirectionnel : 500 Watts de puissance d'impulsion de crête par ligne (tp = 8/20µs)
- 400 Watts de puissance d'impulsion de crête par ligne (tp = 8/20µs)
- Remplacement pour MLV (0805)
- Configurations unidirectionnelles et bidirectionnelles
- Protection ESD > 25 kilovolts
- Faible tension de serrage
- Disponible en plusieurs types de tension allant de 3 V à 36 V
Diode réseau TVS faible capacité PSRDA3.3-6A

Fabricant: Protek

Référence: PSRDA3.3-6A

- IEC 61000-4-2 (ESD) : Air - 15kV, Contact - 8kV
- IEC 61000-4-4 (EFT) : 40A - 5/50ns
- IEC 61000-4-5 (Surge) : 24A, 8/20µs - Niveau 2 (ligne-terre) et niveau 3 (ligne-ligne)
- Puissance d'impulsion de crête de 500 watts par ligne (tp=8/20µs)
- Configuration bidirectionnelle
- Disponible en plusieurs tensions
- Protège jusqu'à six (6) lignes
- Faible Capacité : 5 pF
Diode réseau TVS faible capacité SRV05-4LC

Fabricant: Protek

Référence: SRV05-4LC

- IEC 61000-4-2 (ESD) : Air - 15kV, Contact - 8kV
- IEC 61000-4-4 (EFT) : 40A - 5/50ns
- IEC 61000-4-5 (Surge) : 24A, 8/20µs - Niveau 2 (Ligne-Terre) et Niveau 3 (Ligne-Ligne)
- Puissance d'impulsion de crête de 500 watts par ligne (tp=8/20µs)
- Protection ESD > 25 kilovolts
- Basse tension de serrage
- Protège 4 lignes
- Capacité faible : 0.7pF
Diode réseau TVS haute puissance à faible capacitance PLC03-3.3

Fabricant: Protek

Référence: PLC03-3.3

- IEC 61000-4-2 (ESD) : Air - 15kV, Contact - 8kV
- IEC 61000-4-4 (EFT) : 40A - 5/50ns
- IEC 61000-4-5 (Surge) : 8/20µs - 94A , L4(Line-Gnd), 48A, L1(Power) & 48A, L4(Line-Line)
- Protection ESD > 25 kilovolts
- 1800 Watts Peak Pulse Power par ligne (tp = 8/20µs)
- Faible capacité : 8pF
Diode réseau TVS haute puissance à faible capacitance PLC03-XXLC

Fabricant: Protek

Référence: PLC03-XXLC

- IEC 61000-4-2 (ESD) : Niveau 4 - Air 15kV, Contact 8kV
- IEC 61000-4-4 (EFT) : 40A 5/50ns
- IEC 61000-4-5 (Surge) : 100A, 8/20µs - Niveau 4(Ligne-Terre), 48A, Niveau 1(Alimentation) & 48A, Niveau 4(Ligne-Ligne)
- Puissance d'impulsion de crête de 1800 watts par ligne (tp=8/20µs)
- Protection ESD > 25 kilovolts
- Faible capacité : 6pF typique IO vers GND

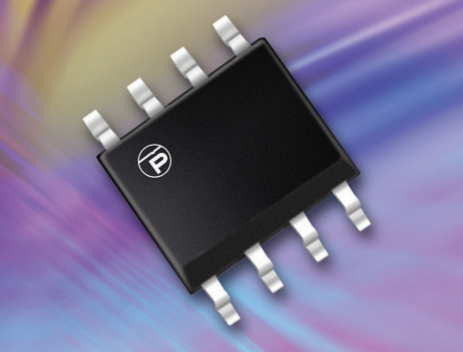

Diode réseau TVS multilignes PSMDAXXC-4 SERIES

Fabricant: Protek

Référence: PSMDAXXC-4

- IEC 61000-4-2 (ESD) : Air - 15kV, Contact - 8kV
- IEC 61000-4-4 (EFT) : 40A - 5/50ns
- IEC 61000-4-5 (Surge) : 24A, 8/20µs - Niveau 2 (ligne-terre) et niveau 3 (ligne-ligne)
- Puissance d'impulsion de crête de 500 watts par ligne (tp=8/20µs)
- Configuration bidirectionnelle
- Disponible en types de tension allant de : 5 V à 24 V
- Protège jusqu'à quatre (4) Lignes
Diode réseau TVS protecteur de ligne de données asymétrique PSM712

Fabricant: Protek

Référence: PSM712

- IEC 61000-4-2 (ESD) : Air - 15kV, Contact - 8kV
- IEC 61000-4-4 (EFT) : 40A - 5/50ns
- IEC 61000-4-5 (Surge) : 24A, 8/20µs - Niveau 2 (ligne-terre) et niveau 3 (ligne-ligne)
- Puissance d'impulsion de crête de 600 watts par ligne (tp = 8/20µs)
- Protection de ligne de données asymétrique

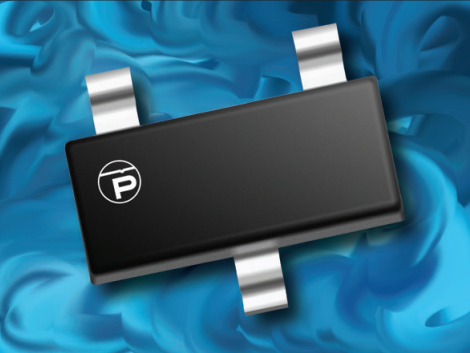

Diode réseau TVS PSOTXX3/C3

Fabricant: Protek

Référence: PSOTXX3/C3

- IEC 61000-4-2 (ESD) : Air ±15kV, Contact ±8kV
- IEC 61000-4-4 (EFT) : 40A - 5/50ns
- IEC 61000-4-5 (Surge) : 24A, 8/20µs - Niveau 2 (ligne-terre) et niveau 3 (ligne-ligne)
- Puissance d'impulsion de crête de 300 watts par ligne (tp = 8/20 µs)
- Tension de serrage faible
- Configurations unidirectionnelles et bidirectionnelles
- Disponible en plusieurs tensions
Diode réseau TVS SLVU2.8

Fabricant: Protek

Référence: SLVU2.8

• IEC 61000-4-2 (ESD) : Air - 15kV, Contact - 8kV
• IEC 61000-4-4 (EFT) : 40A - 5/50ns
• IEC61000-4-5 (Surge) : 24A, 8/20µs - Niveau 2 (Ligne-Terre) et Niveau 3 (Ligne-Ligne)
• Protège une ligne
• Protection ESD > 25 kilovolts
• Puissance d'impulsion de crête de 600 watts par ligne (tp = 8/20µs)
• Configuration unidirectionnelle
• Protège une ligne
• Faible fuite Courant : < 1,0 µA
• Capacité ultra faible : 2,5 pF
Diode réseau VSB06P05LCI

Fabricant: Protek

Référence: VSB06P05LCI

- IEC 61000-4-2 (ESD) : Air - 15kV, Contact - 8kV
- IEC 61000-4-4 (EFT) : 40A - 5/50ns
- IEC 61000-4-5 (Surge) : 8/20µs - 95A , L4(Ligne-Terre) & 48A, L4(Ligne-Ligne) & 83A, L2(Puissance)
- Puissance d'impulsion de crête de 600 watts par ligne (tp=10/1000µs)
- Protection ESD > 25 kilovolts
- Capacité de surtension élevée
- Faible capacité < 50 pF
Diode transil SM15KWEXXA/CA

Fabricant: Protek

Référence: SM15KWEXXA/CA

- IEC 61000-4-2 (ESD) : Air ±15kV, Contact ±8kV
- IEC 61000-4-4 (EFT) : 40A - 5/50ns
- IEC 61000-4-5 (Surge ): 60kW, 8/20µs
- 15 kilowatts de puissance d'impulsion de crête par ligne (tp = 10/1000µs)
- Configurations unidirectionnelles et bidirectionnelles
Diode transil 1.0SMBJ

Fabricant: Protek

Référence: 1.0SMBJ

- IEC 61000-4-2 (ESD) : Niveau 4 - Air 15kV, Contact 8kV
- IEC 61000-4-4 (EFT) : 40A 5/50ns
- EIC 61000-4-5 (surtension) : forme d'onde 8/20 µs
- Puce passivée en verre
- Puissance d'impulsion de crête de 1 000 watts par ligne (tp=10/1 000 µs)
- Faible courant de fuite
- Configurations bidirectionnelles et unidirectionnelles
- Excellente capacité de serrage
- Réponse très rapide Temps

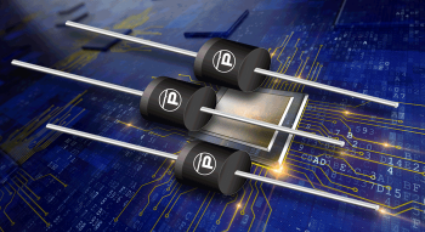

Diode transil 15KPA

Fabricant: Protek

Référence: 15KPA

- IEC 61000-4-2 (ESD) : Air ±30kV, Contact ±30kV
- Enregistré UL
- IEC 61000-4-5 (Surtension) : 48A, 8/20µs - L3 (Ligne-Gnd ), L4 (Ligne-Ligne) & L1 (Puissance)
- Puissance d'impulsion de crête de 15 000 Watts par ligne (tp=10/1000µs)
- Configurations unidirectionnelles et bidirectionnelles
- Montage facile sur la carte de circuit imprimé
- tClamping (0V à VBR Min.) < 100ps, théorique
- Disponible en plusieurs types de tension allant de : 17 V à 280 V

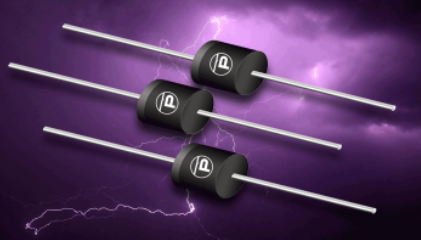

Diode transil 30KPA

Fabricant: Protek

Référence: 30KPA

• IEC 61000-4-2 (ESD) : Air ±30kV, Contact ±30kV
• Enregistré UL
• IEC 61000-4-5 (Surtension) : 48A, 8/20µs - L3 (Ligne-Gnd ), L4 (Ligne-Ligne) & L1 (Puissance)
• Puissance d'impulsion de crête de 30 000 Watts par ligne (tp=10/1000µs)
• Configurations unidirectionnelles et bidirectionnelles
• Montage facile sur la carte de circuit imprimé
• tClamping (0V à VBR Min.) < 100ps, théorique
• Disponible en plusieurs tension
Diode transil 5.0SMDJxxA/CA

Fabricant: Protek

Référence: 5.0SMDJxxA/CA

- IEC 61000-4-2 (ESD)
- IEC 61000-4-4 (EFT)
- IEC 61000-4-5 (surtension)
- Puce passivée en verre
- Puissance d'impulsion de crête de 5 000 watts par ligne (tp=10/1000µs)
- Puissance d'impulsion de crête de 28 000 watts par ligne (tp=8/20µs)
- Faible courant de fuite
- Configurations unidirectionnelles et bidirectionnelles
- Excellente capacité de serrage
- Temps de réponse rapide
Diode transil GPZ532

Fabricant: Protek

Référence: GPZ532

- IEC 61000-4-5 (Surge): 95A, 8/20µs Niveau 3 (Ligne-Terre) & Niveau 4 (Ligne-Ligne)
- Puissance d'impulsion de crête de 10 kilowatts par ligne (tp=1ms)
- Moyenne élevée (DC) Dissipation de puissance
- Capacité supérieure de dissipation thermique
- Chaque appareil est testé à 100 %
Diode transil P6KEXXXA/CA

Fabricant: Protek

Référence: P6KEXXXA/CA

- Compatible avec IEC 61000-4-5 (surtension)
- Puissance d'impulsion de crête de 600 watts par ligne (tp=10/1000µs)
- Configurations unidirectionnelles et bidirectionnelles
- Faible fuite
- Excellente capacité de serrage
- Puce passivée en verre
- Temps réponse rapide
- Montage facile sur la carte de circuit imprimé
- Disponible en plusieurs tensions
Diode transil PHP & PIP

Fabricant: Protek

Référence: PHP & PIP

- Répond aux spécifications militaires suivantes : DOD-STD-1399, MIL-STD-2036, MIL-STD-704 et MIL-PRF-19500/507
- Puissance d'impulsion de crête de 7 500 et 15 000 watts par ligne ( tp=10/1000µs)
- Chaque appareil est testé à 100 %
- Disponible en plusieurs tensions
Diode transil SM10KWEXXA/CA

Fabricant: Protek

Référence: SM10KWEXXA/CA

- IEC 61000-4-2 (ESD) : Air - ±15kV, Contact - ±8kV
- IEC 61000-4-4 (EFT) : 40A - 5/50ns
- IEC 61000-4-5 (surtension) : 60 kW, 8/20 µs
- Puissance d'impulsion de crête de 10 kW par ligne (tp = 10/1 000 µs)
- Configurations unidirectionnelles et bidirectionnelles
- Montage facile sur une carte de circuit imprimé

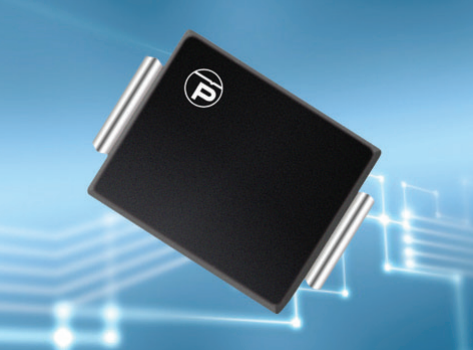

Diode transil SMAJ

Fabricant: Protek

Référence: SMAJ

- IEC 61000-4-2 (ESD) : Niveau 4 - Air 15kV, Contact 8kV
- IEC 61000-4-4 (EFT) : 40A 5/50ns
- IEC 61000-4-5 (Surge) : 8/ Forme d'onde 20µs
- Puce passivée en verre
- Puissance d'impulsion de crête de 400 watts par ligne (tp=10/1000µs)
- Faible courant de fuite
- Configurations bidirectionnelles et unidirectionnelles
- Excellente capacité de serrage
- Temps de réponse rapide
Diode transil SMBJ

Fabricant: Protek

Référence: SMBJ

- IEC 61000-4-2 (ESD) : Niveau 4 - Air 15kV, Contact 8kV
- IEC 61000-4-4 (EFT) : 40A 5/50ns
- IEC 61000-4- 5 (surtension) : forme d'onde 8/20 µs
- Puce en verre passivé
- Puissance d'impulsion de crête de 600 watts par ligne (tp=10/1 000 µs)
- Faible courant de fuite
- Configurations bidirectionnelles et unidirectionnelles
- Excellente capacité de serrage
- Temps de réponse rapide
Diode transil SMCJ

Fabricant: Protek

Référence: SMCJ

- IEC 61000-4-2 (ESD) : Niveau 4 - Air 15kV, Contact 8kV
- IEC 61000-4-4 (EFT) : 40A 5/50ns
- IEC 61000-4- 5 (surtension) : forme d'onde 8/20 µs
- Puce en verre passivé
-Puissance d'impulsion de crête de 1 500 watts par ligne (tp=10/1 000 µs)
- Faible courant de fuite
- Configurations bidirectionnelles et unidirectionnelles
- Excellente capacité de serrage
- Temps de réponse rapide
Diode transil SMDJ

Fabricant: Protek

Référence: SMDJ

- IEC 61000-4-2 (ESD)
- IEC 61000-4-4 (EFT)
- IEC 61000-4-5 (surtension)
- Puce passivée en verre
- Puissance d'impulsion de crête de 3 000 watts par ligne (tp=10/ 1000µs)
- Faible courant de fuite
- Configuration unidirectionnelle
- Excellente capacité de serrage
- Temps de réponse rapide

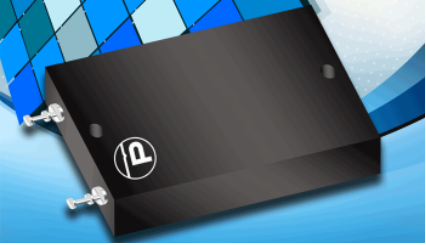

Diode TVS 60 & 90KS

Fabricant: Protek

Référence: 60 & 90KS

- PRODUIT CONFORME RTCA DO-160G
- Conforme DOD-STD-1399 & MIL-STD-704A
- Puissance d'impulsion de crête de 60 et 90 kilowatts par ligne (tp=1,2/50µs)
- Chaque appareil est testé à 100 %
- 200 Volts bidirectionnel

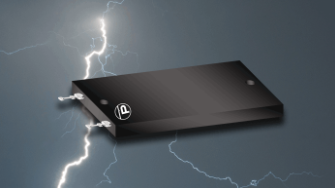

Diode TVS 704

Fabricant: Protek

Référence: 704

- PRODUIT CONFORME RTCA DO-160G
- Répond aux spécifications militaires suivantes : MIL-STD-704
- Puissance d'impulsion de crête de 15 kilowatts par ligne (tp=10/1000µs)
- Chaque appareil est testé à 100 %
- Protection de l'alimentation 28 volts
Diodes transil PNH1275 & PNH1275B

Fabricant: Protek

Référence: PNH1275 & PNH1275B

- PRODUIT CONFORME RTCA DO-160G
- PRODUIT CONFORME MIL-STD-1275E SEC 5.3.3.2
- Compatible avec IEC 61000-4-5 (Surge): 20kA, 8/20µs Niveau 3(Ligne-Terre) & Niveau 4(Ligne- Ligne)
- Puissance d'impulsion de crête de 45 000 watts par ligne (tp = 1 ms)
- Dissipation de puissance moyenne élevée (CC)
- Configurations unidirectionnelles et bidirectionnelles
- Chaque appareil est testé à 100 %
